【检测目的】

检测标签有无

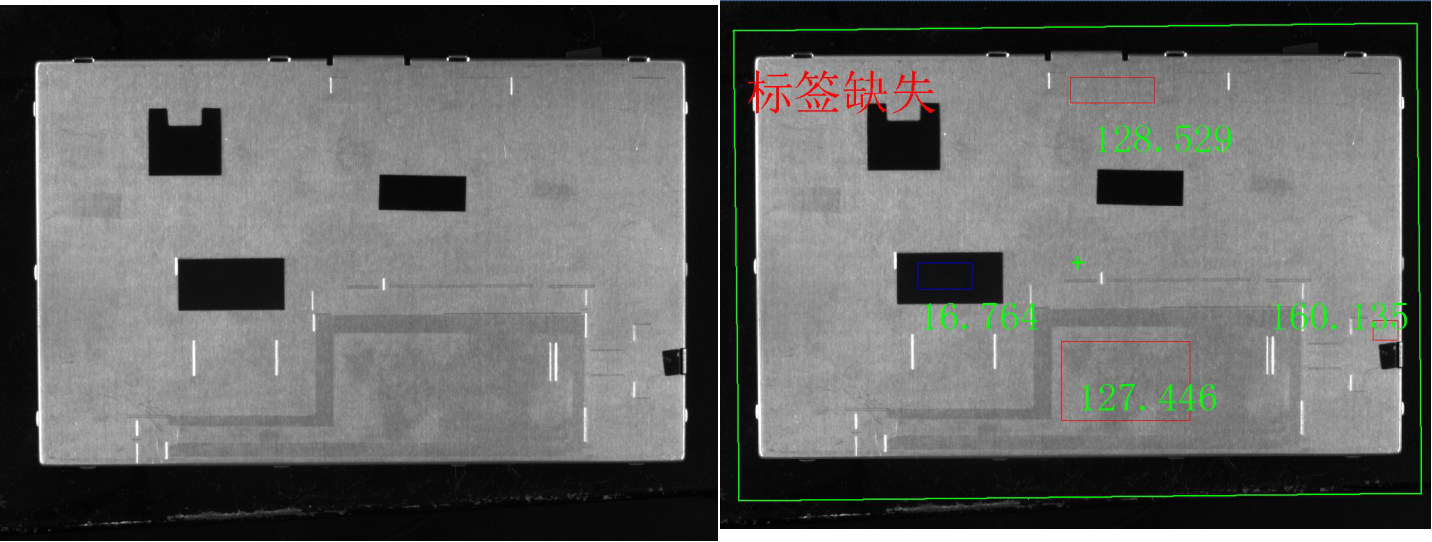

【拍摄效果图一】

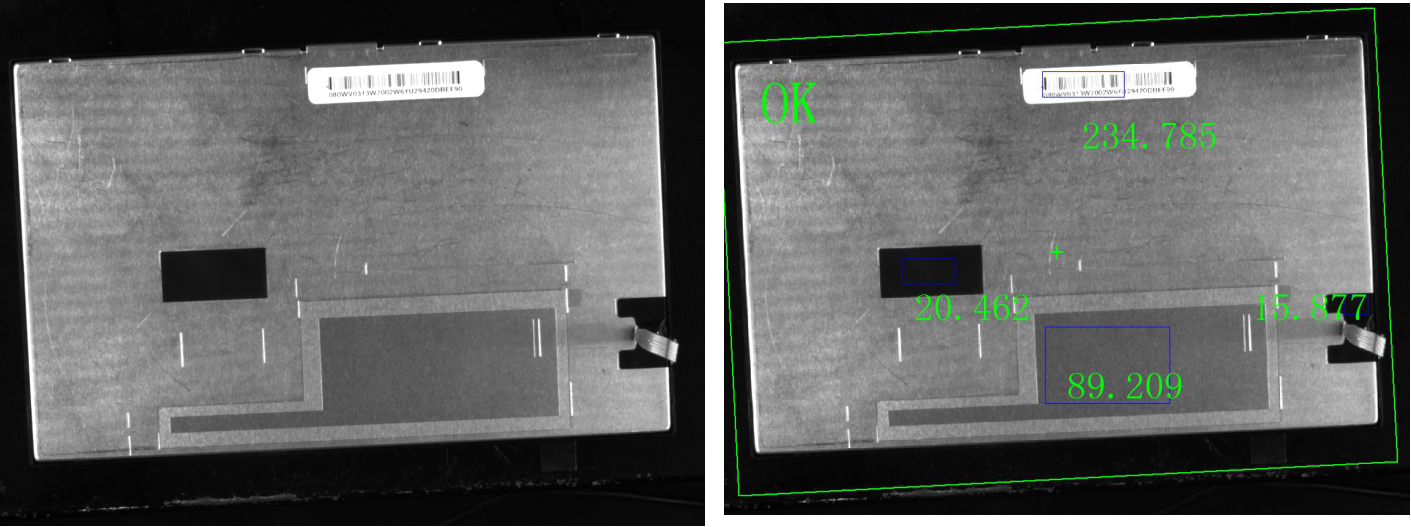

【拍摄效果图二】

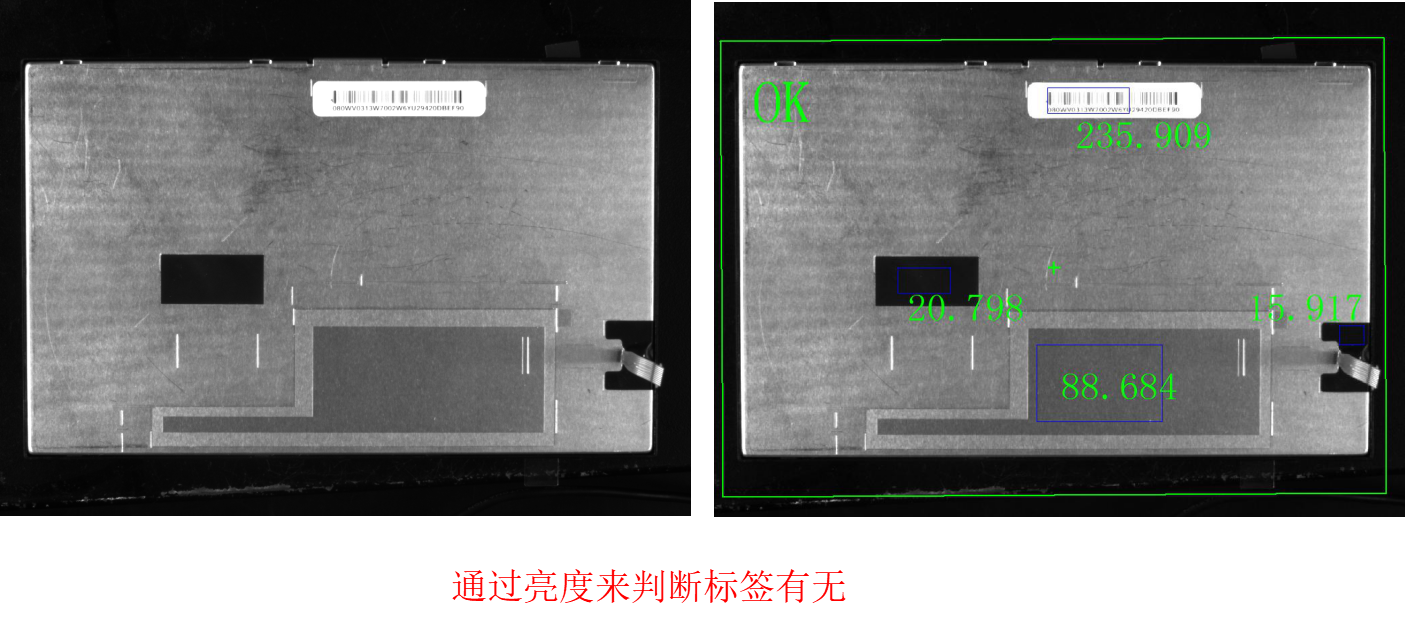

【拍摄效果图三】

【方案评估】

以目前样品进行实验来看，图像效果可以，能够检测出标签有无，只是针对目前这款产品。

视野：200mm*150mm

视觉精度：200mm/1292pixel=0.155mm/pixel。

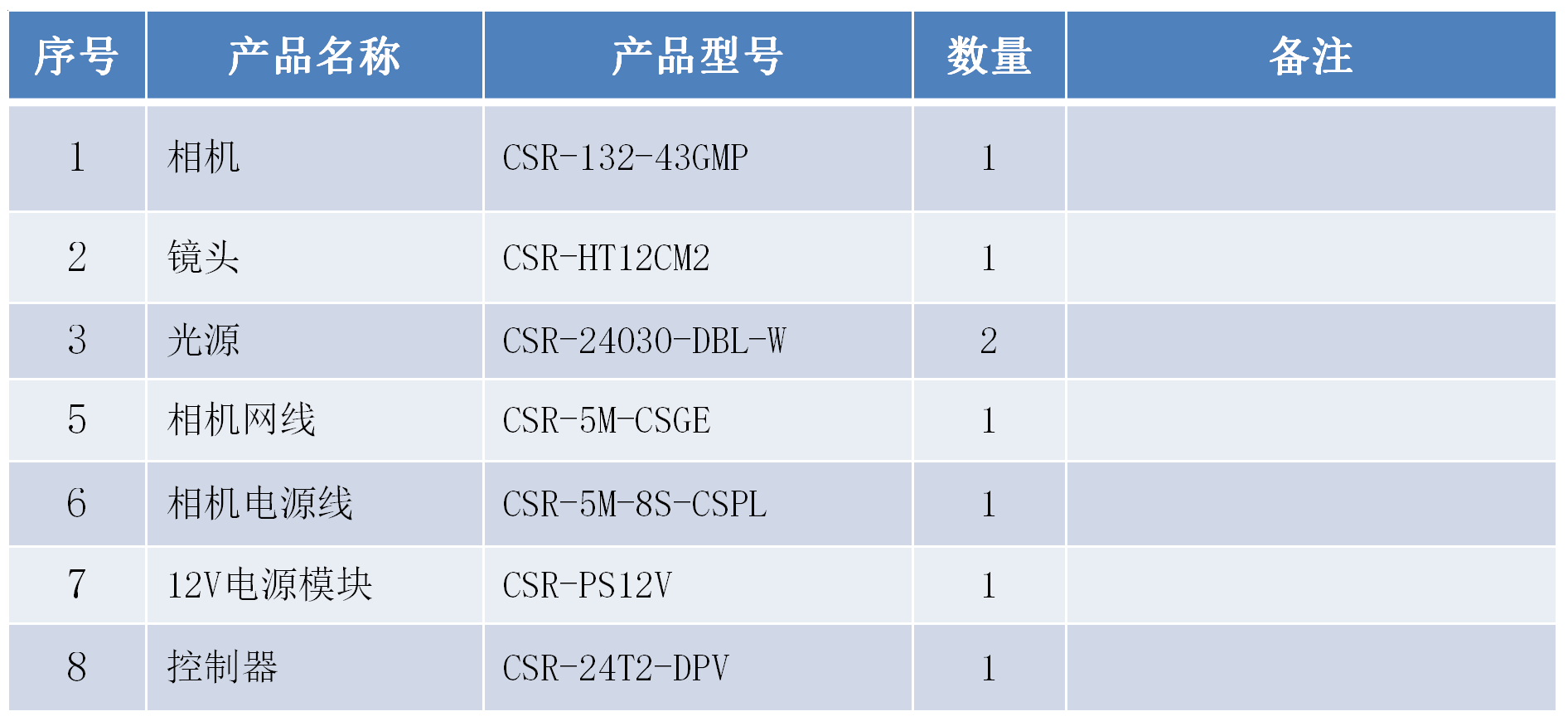

【硬件配置】

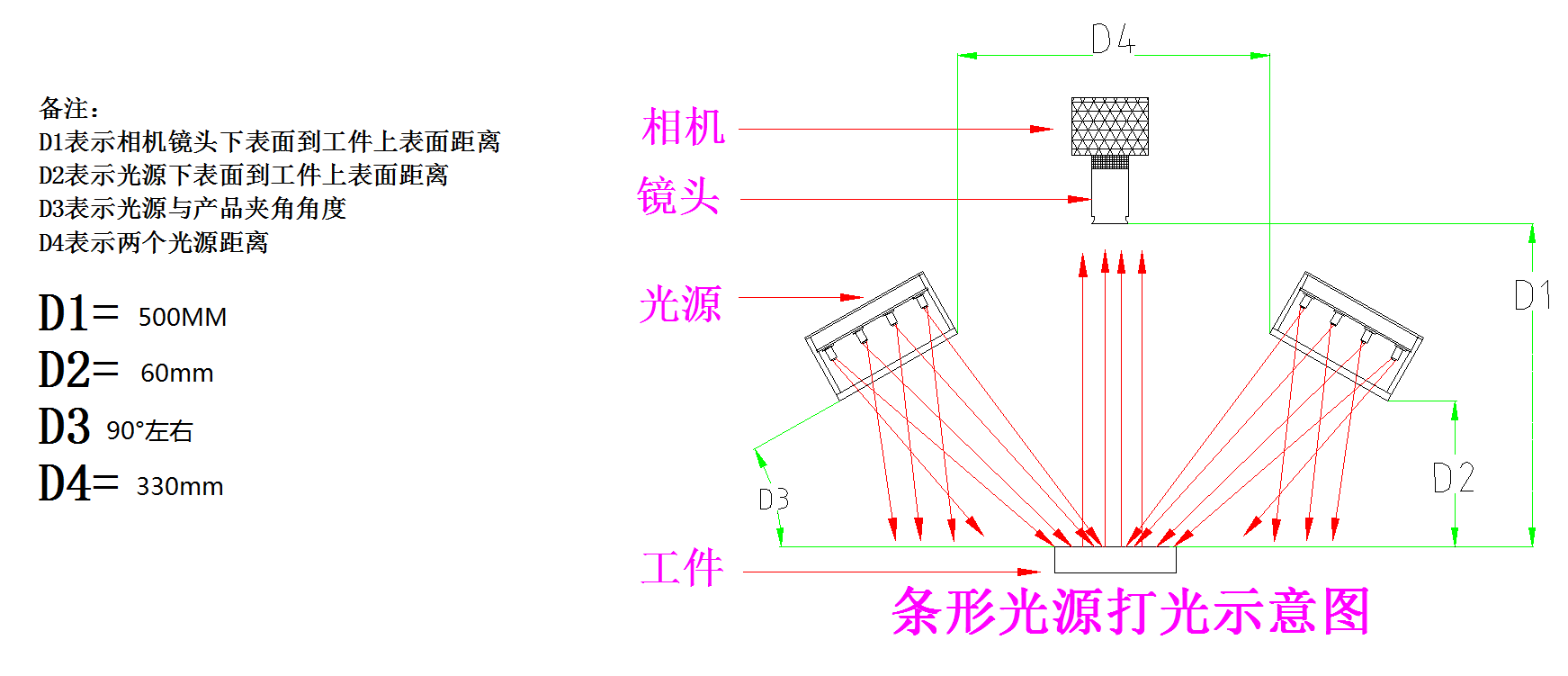

【安装示意图】

硬件配置

硬件是金属件视觉测量系统实现的基础，通用的机器视觉系统主要由：工业相机+图像采集卡+工业镜头+机器视觉光源及控制器+工业计算机等组成。本方案在满足系统要求的前提下，本着物美价廉的原则，精选优质稳定的机器视觉光源及配套的电源控制器，快速分辨率工业相机，低畸变工业镜头，从而搭建一个高性价比的机器视觉测量系统。
