【检测目的】

检测产品长度与弯曲度

【检测要求】

1000pcs/h

1pcs/次

【方案评估】

       由于目前前向光效果不佳，所以采用背光打光方式，（且无外界环境的光照情况下）根据目前的图像和处理结果来看，可以检测出产品长度并计算出产品弯曲度。

   视野：70mm*52.5mm

   视觉精度：70mm/3840pix=0.0183mm/pix。

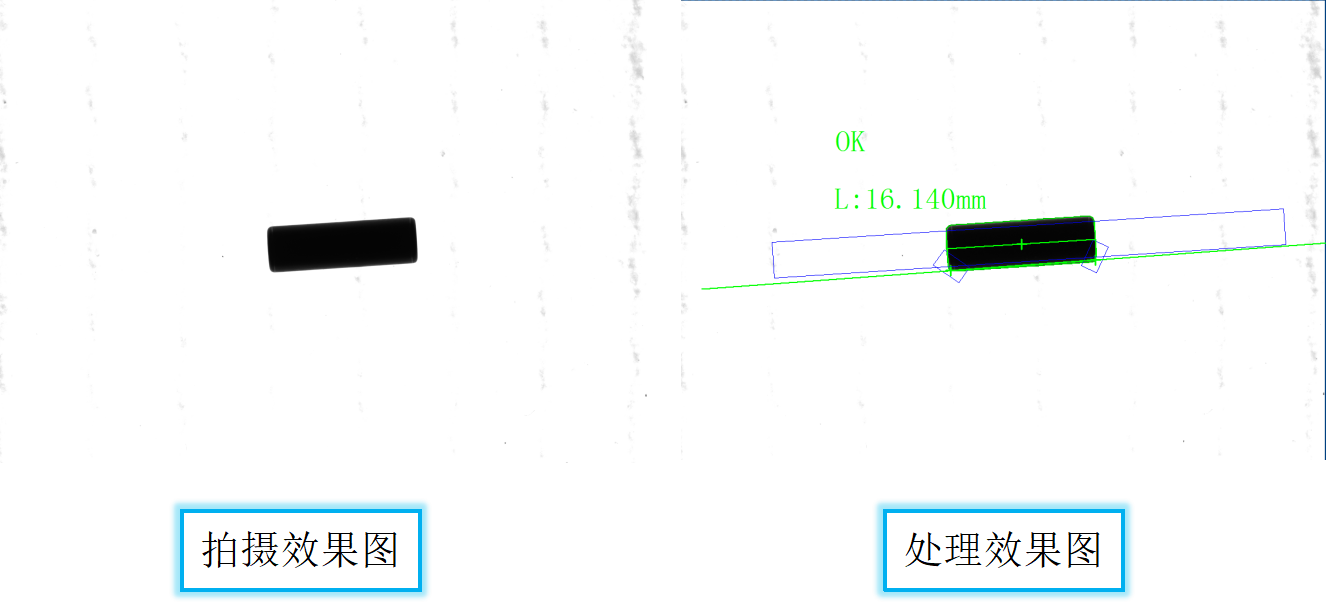

【拍摄与处理效图一】

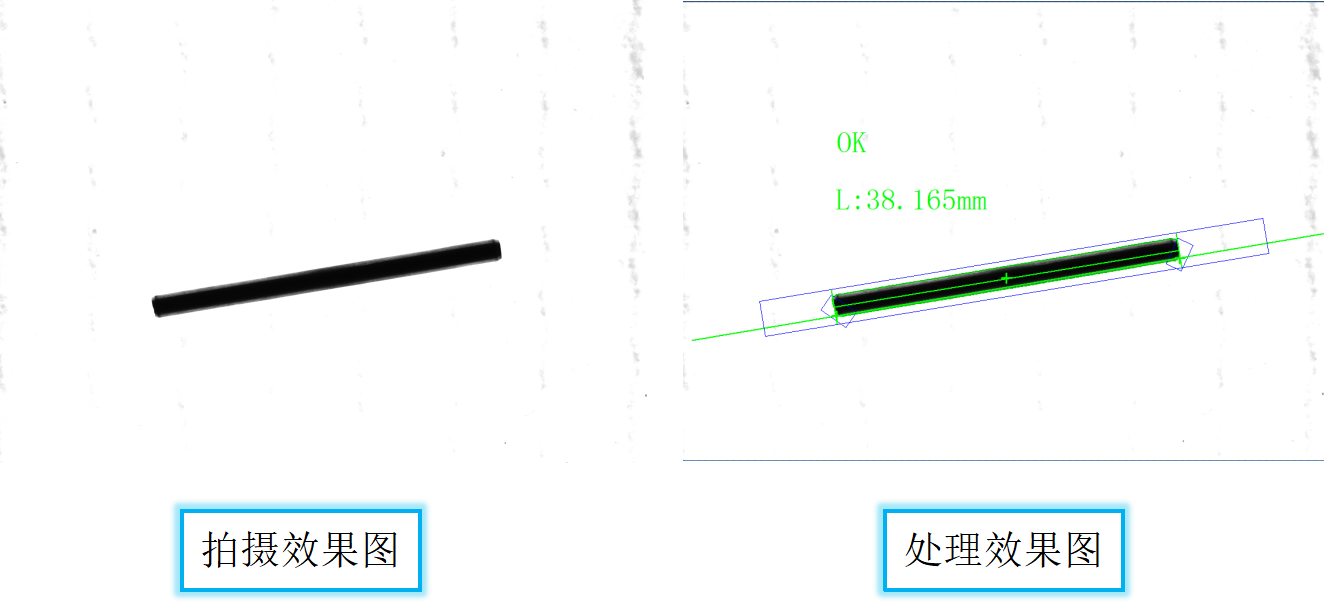

【拍摄与处理效图二】

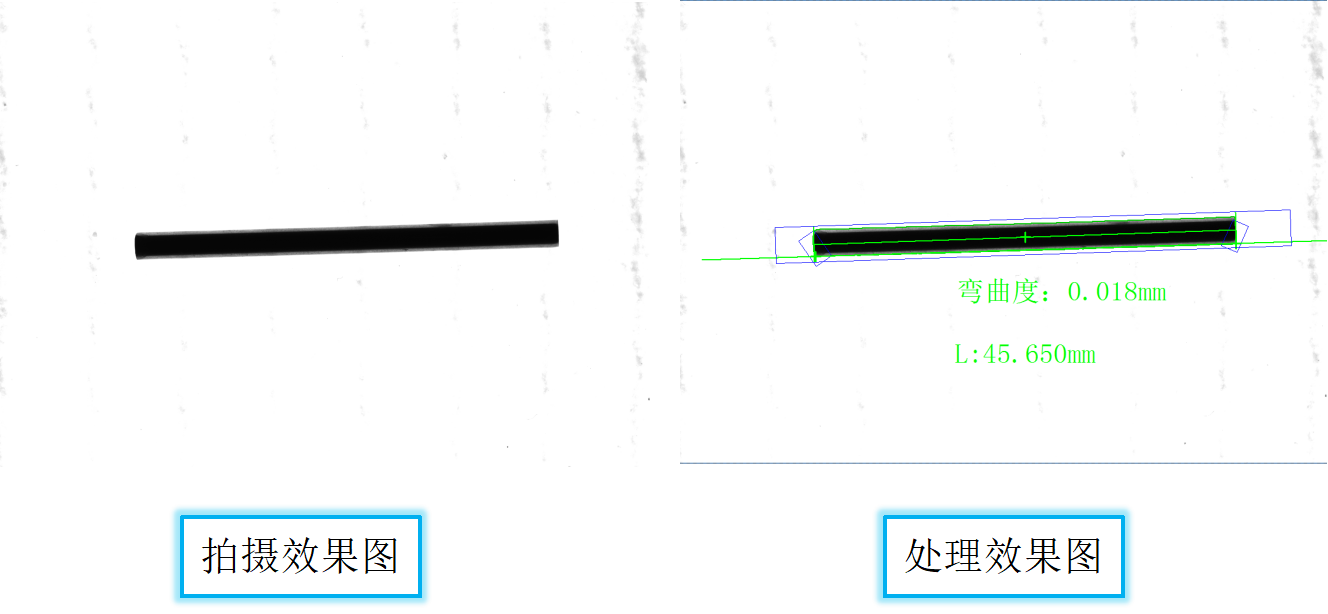

【拍摄与处理效图三】

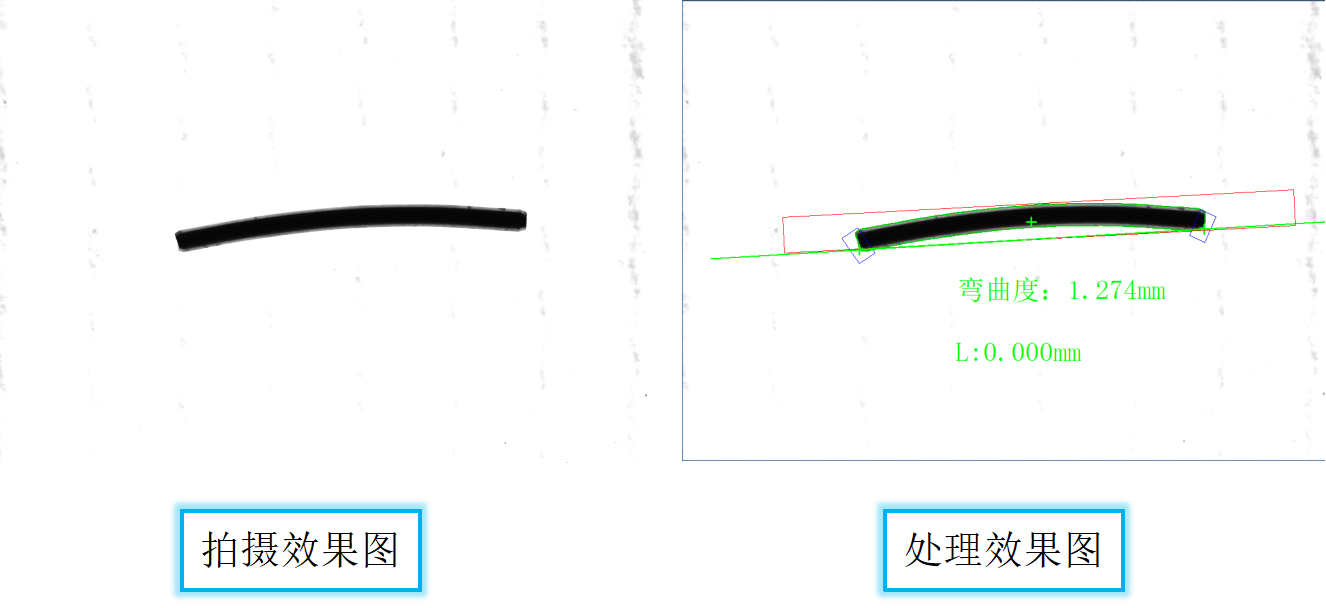

【拍摄与处理效图四】

【拍摄与处理效图五】

【拍摄与处理效图六】

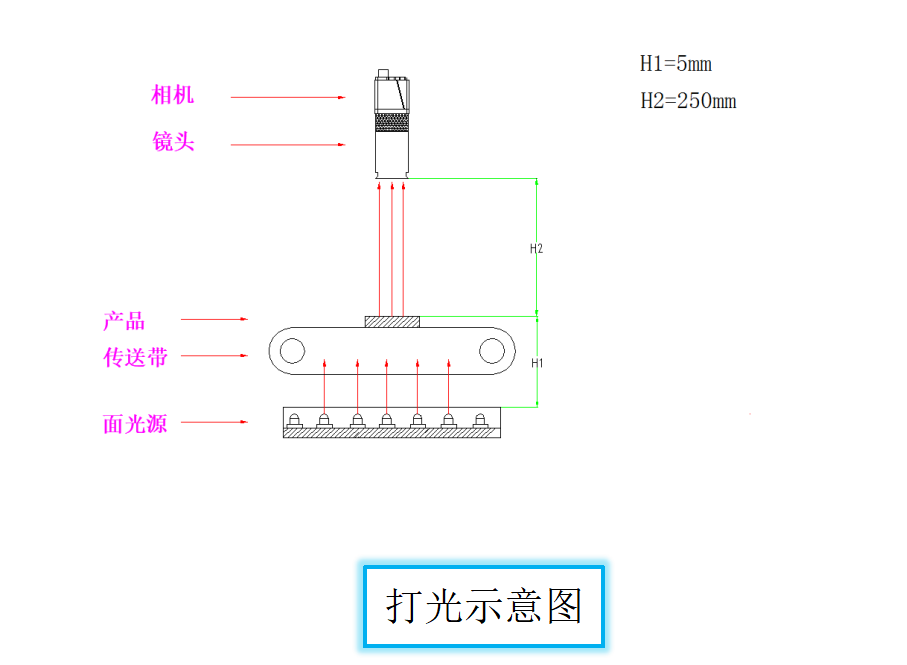

【安装示意图】

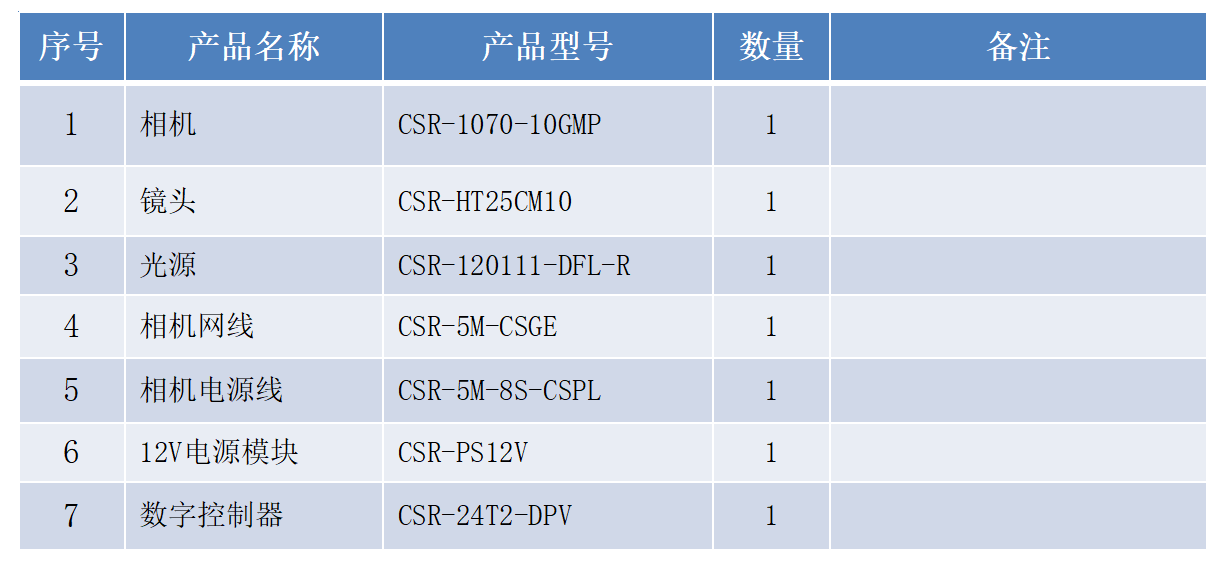

【硬件配置】
