检测PIN脚高低、缺失、歪斜、表面粘锡等缺陷，以及平头和圆头PIN脚位置是否正确

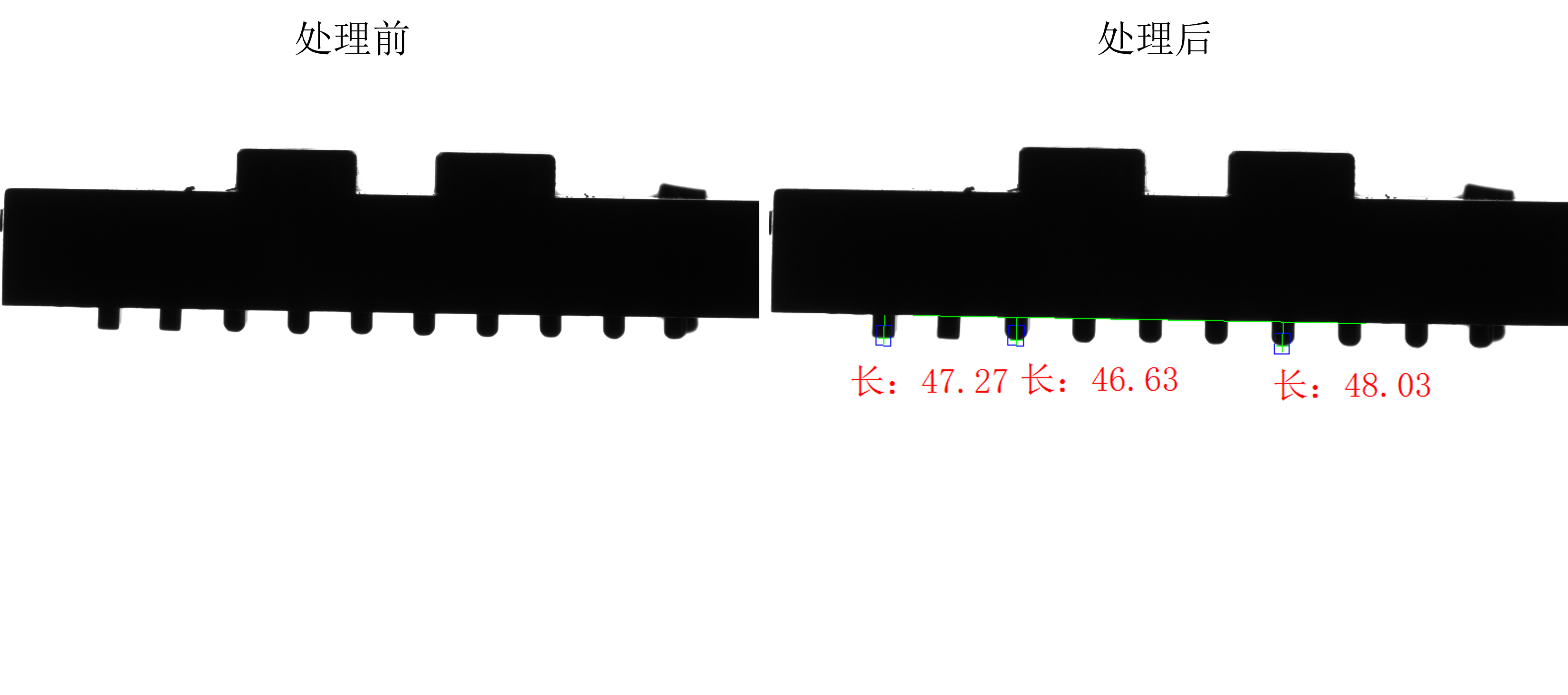

　　以目前样品光学实验及图像处理结果来看，是可以检测判断出产品的不良，侧面工位视野为：30mm*23mm，像素精度达到：30/1628piex=0.0184mm/piex，正面工位视野为：38mm*28.5mm，像素精度为：38/1292=0.0294mm/piex.

　　PIN脚高低、缺失、歪斜缺陷视觉检测系统是一种基于机器视觉技术的自动化检测设备，广泛应用于电子元件制造领域，能够快速、准确地检测PIN脚的各种缺陷。以下是该系统的主要组成部分和技术特点：

　　1.系统架构

　　图像采集?？椋菏褂酶叻直媛使ひ迪嗷驮缎木低凡杉疨IN脚的图像。

　　远心镜头可减少成像畸变，提高成像稳定性。

　　光源系统：采用环形光源或背光源，以增强图像对比度，突出PIN脚的特征。

　　图像处理?？椋和üㄒ档耐枷翊砣砑嚎的偷轮悄苁泳跸低?，对采集到的图像进行预处理、特征提取和分析。

　　缺陷检测算法：利用深度学习或传统图像处理算法（如边缘检测、形态学操作）识别PIN脚的高低、缺失、歪斜等缺陷。

　　结果输出?？椋航觳饨峁酝夹位绞秸故?，并可保存数据供后续分析。

　　2.检测技术与方法

　　2D视觉检测：通过灰度分析、边缘检测等技术检测PIN脚的缺失、歪斜等二维缺陷。

　　3D视觉检测：使用3D相机或激光扫描技术，测量PIN脚的高度、嵌入深度等三维参数，能够检测引脚弯曲、高低不平等问题。

　　深度学习算法：采用YOLO等深度学习模型，对复杂场景下的PIN脚缺陷进行快速、准确的识别。

　　3.系统优势

　　高精度检测：测量精度可达0.01mm，能够检测微小的PIN脚缺陷。

　　自动化程度高：可集成到生产线中，实现实时检测，提高生产效率。

　　可扩展性强：支持多种检测算法和硬件配置，适应不同应用场景。

　　数据管理：检测结果可保存至数据库，便于生产过程的追溯和统计分析。

　　4.应用场景

　　该系统广泛应用于电子元件制造、芯片封装、连接器生产等领域，能够有效提高产品质量和生产效率
