CCD视觉对位系统是一种利用电荷耦合器件（Charge Coupled Device，简称CCD）来实现高精度定位的系统，广泛应用于电子制造、半导体封装、机械加工等领域。以下是其工作原理的简单介绍：

一、基本组成
光源：为系统提供均匀、稳定的光照，确保成像清晰。常见的光源有环形光源、同轴光源等。
镜头：将目标物体的光学图像聚焦到CCD芯片上，其焦距、光圈等参数会影响成像质量。
CCD芯片：核心部件，由大量光敏单元组成，能够将光信号转换为电信号。每个光敏单元对应图像中的一个像素。
图像采集卡：将CCD芯片输出的模拟信号转换为数字信号，并传输到计算机进行处理。
计算机及软件：用于图像处理、特征提取、计算定位结果等。

二、工作过程
图像采集：系统启动后，光源照亮目标物体，镜头将物体的图像聚焦到CCD芯片上。CCD芯片的光敏单元将接收到的光信号转换为电信号，形成图像的原始数据。图像采集卡将这些模拟信号转换为数字信号，并传输到计算机。
图像处理与特征提?。杭扑慊邮盏酵枷袷莺螅紫冉性ご?，如灰度化、滤波等，以去除噪声、增强图像对比度。然后通过边缘检测、模板匹配等算法提取目标物体的特征，如轮廓、中心点、特征点等。
定位计算：根据提取到的特征，计算目标物体的位置和姿态。例如，通过计算特征点的坐标来确定物体的中心位置，通过分析轮廓的方向来确定物体的姿态。如果是多目标定位，还需要进行目标的识别和区分。
反馈与控制：将计算得到的定位结果反馈给机械运动控制系统，如机器人、工作台等?；迪低掣荻ㄎ唤峁髡陨淼奈恢煤妥颂?，实现精确对位。

三、优点
高精度：CCD芯片具有高分辨率和高灵敏度，能够实现微米级甚至亚微米级的定位精度。
非接触测量：通过光学成像实现定位，不会对目标物体造成物理接触和损伤。
自动化程度高：整个过程可以实现自动化控制，提高生产效率和一致性。

四、应用场景

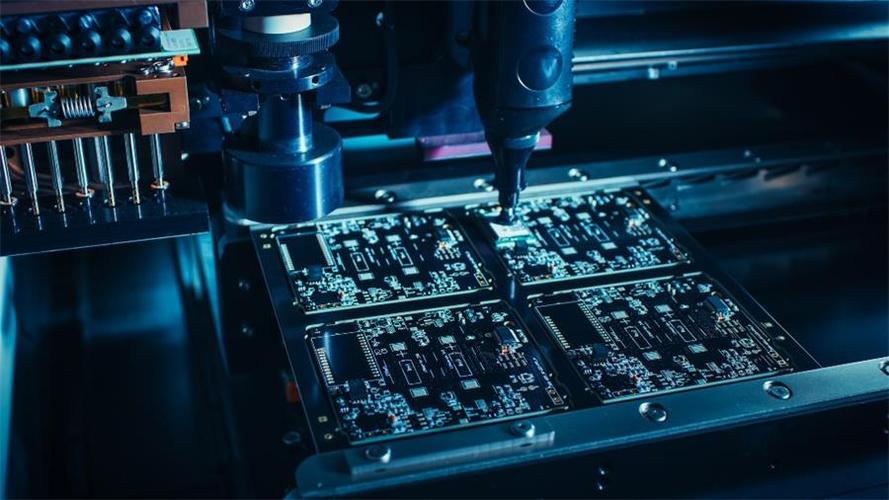

电子制造：在芯片封装、PCB组装等过程中，用于芯片与基板的对位、元件的贴装等。
机械加工：在精密机械零件加工中，用于工件的定位和装夹。
医疗设备：如在手术导航系统中，用于医疗器械的精确定位。

总之，CCD视觉对位系统利用光学成像和图像处理技术，实现了对目标物体的高精度定位，是现代工业生产中不可或缺的重要工具。
