按照“从图像采集→图像处理→结果判断→执行输出”的顺序，把 CCD 视觉检测设备的一次完整检测流程拆解给你。阅读完即可知道设备在每个阶段究竟在做什么、核心注意点在哪里，以及现场工程师如何调参与维护。

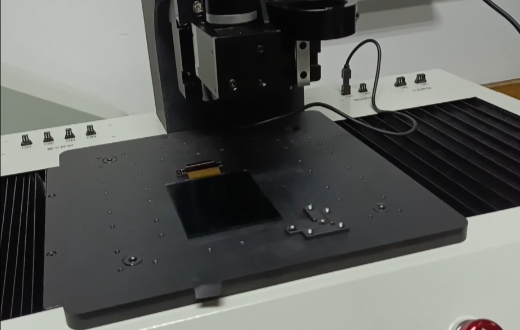

    图像采集（Image Acquisition）

1.1 光学成像
? CCD 传感器（面阵或线阵）把被测物反射/透射的光信号转换成电荷包 → 移位寄存器 → 电压信号 → A/D → 数字图像。
? 关键指标：分辨率（像元数）、像素尺寸、量子效率、读出噪声、帧率/线频。
1.2 照明系统
? 环形 LED、条形光、同轴光、背光、结构光等，根据缺陷类型（划痕、脏污、尺寸、字符）选择角度和颜色。
? 均匀度>90%，照度波动<±3%，亮度可调；频闪控制与相机外触发同步，避免运动拖影。
1.3 触发与同步
? 旋转编码器、光电开关或 PLC 给出“拍照位置”信号 → 相机硬触发 → 光源频闪 → CCD 曝光 → 图像 DMA 到工控机 RAM。
? 抖动<1 mm 时，采用行触发或飞拍算法；抖动>1 mm 时，停拍或使用高速相机。

    图像预处理（Pre-Processing）

2.1 基本校正
? 平场校正（Flat-field）：去掉像素响应不一致和镜头暗角。
? 标定：用玻璃标定板或陶瓷标定块获得像素-物理尺寸映射（mm/px）和畸变矩阵。
2.2 图像增强
? 高斯滤波、中值滤波去噪；CLAHE 提高低对比度缺陷可视性；彩色转灰度或分离 RGB 通道。

    特征提取（Feature Extraction）

3.1 几何特征
? 边缘检测（Canny、Sobel）→ 亚像素边缘定位 → 直线/圆/椭圆拟合 → 长度、直径、角度、轮廓度。
? Blob 分析：二值化（Otsu、自适应阈值）→ 连通域标记 → 面积、周长、质心、长宽比、矩形度。
3.2 表面缺陷
? 纹理滤波（Gabor、Laws）、频域滤波（FFT、小波）→ 提取划痕、异物、脏污。
? AI 检测：CNN 分割缺陷区域 → 输出缺陷掩膜及置信度。
3.3 字符/条码
? OCR：二值化 + 形态学 → Tesseract/自研 CNN → 字符串比对。
? 条码/二维码：定位图案 → 采样网格 → Reed-Solomon 解码 → 数据比对。

    结果判断（Decision）

4.1 规则逻辑
? 公差窗口：尺寸 L∈[Lmin, Lmax]；面积 A<Amax；缺陷宽度 w<wmax。
? 布尔逻辑：IF (缺陷 OR 尺寸超差 OR OCR 错误) THEN NG ELSE OK。
4.2 AI 逻辑
? 分类网络 Softmax → 置信阈值 0.85；
? 分割网络 → 缺陷像素占比>0.5 % → NG；
? 多模型融合：几何规则+AI 概率加权投票。
4.3 数据记录
? 保存原图、缺陷图、判定结果、时间戳、机种号；SQLite/MySQL；可追溯 6 个月。

    执行输出（Action）

? IO 卡或 PLC 通讯：OK/NG 信号 + 缺陷类别码；
? NG 时触发气动吹气、机械分选臂、激光打标“废品”码；
? 统计看板：良率、CPK、缺陷 Pareto；停机/换线提示。

    现场调试与维护要点

    曝光：灰度均值 120-180（8 bit），避免饱和；
    对焦：MTF>0.3@奈奎斯特频率；
    标定：每月一次，温差>10 ℃ 或换型后重标；
    清洁：镜头、光源出光面、保护玻璃 4 h/次；
    算法迭代：采集现场 1000 张 NG 样本，离线训练后 OTA 更新模型；
    备份：整机参数、标定文件、模型权重双盘备份。

小结
CCD 视觉检测设备完成一次检测的闭环就是：
“光学成像 → 数字图像 → 预处理 → 特征提取 → 规则/AI 判断 → 控制执行 → 数据追溯”。
只要光源、镜头、CCD、触发同步、算法、执行机构六个环节协同良好，就能在毫秒级节拍内给出稳定、可追溯的检测结果
