光刻胶涂布是光刻工艺中的关键步骤，其质量直接影响到后续曝光、显影、蚀刻等工序的成败，最终关系到芯片的性能和良率。微小甚至肉眼难以察觉的涂布缺陷都可能导致电路短路、断路或性能偏差。因此，在涂布后及时、准确地检测出缺陷至关重要。

康耐德智能的晶圆光刻胶涂布缺陷CCD视觉检测系统，主要用于检测晶圆光刻胶涂布过程中可能出现的缺陷，例如涂布不均匀、气泡、杂质、划痕、胶厚不一致等问题。

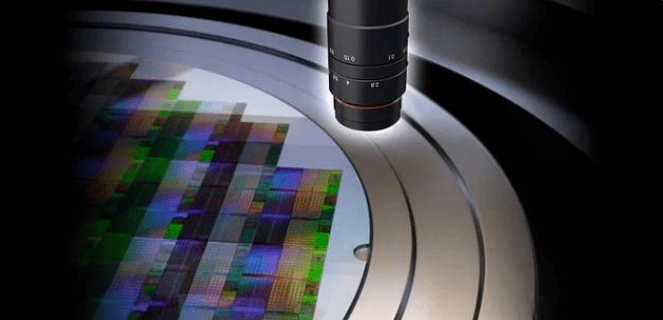

    高精度CCD视觉传感器：系统很可能采用高分辨率、高灵敏度的CCD工业相机作为核心成像部件，能够捕捉光刻胶表面的细微变化。

    多角度照明技术：为了有效抑制高反射表面的眩光干扰，并突出不同类型的缺陷（如凹凸不平、划痕、异物），系统可能会采用多角度、多光谱或偏振光照明技术。

    先进的图像处理算法：系统会配备机器视觉图像处理软件，通过分析图像信号的像素分布、亮度、颜色等信息，转变成数字化信号，并运用各种算法来抽取目标的特征（如面积、数量、位置、长度），最终根据预设条件输出结果（合格/不合格、缺陷类型等）。

    缺陷识别与分类：系统应能够快速识别并分类光刻胶涂布中的多种缺陷，例如：

        ·涂布不均匀（厚度不均、桔皮现象）

       ·点状缺陷（气泡、颗粒污染、杂质）

        ·线状缺陷（划痕）

        ·区域缺陷（残留、缺失）

    自动化与集成性：系统很可能设计为自动化检测单元，能够集成到晶圆生产线中，实现在线、实时检测，及时发现并剔除不良品，提高生产效率和产品质量68。

    数据管理与分析：系统可能具备实时瑕疵信息显示、历史数据记录、统计报表生成等功能47，方便追溯生产批次、分析工艺问题，为优化生产参数提供依据。

康耐德智能的晶圆光刻胶涂布缺陷CCD视觉检测系统，核心是利用高精度CCD相机捕捉图像，结合先进的照明和图像处理算法，自动、快速、准确地检测和分类涂布过程中的各类缺陷，从而帮助半导体制造商提升产品质量和生产效率。

如果你需要了解更详细的技术参数、检测精度、适用的晶圆尺寸（如是否支持8英寸、12英寸），或者希望获取具体的应用案例和报价，我建议你直接联系康耐德智能获取最新、最准确的产品资料和技术方案。
