FPC上的胶线（通常指补强胶、粘接胶或密封胶）最终质量视觉检测是3C电子制造中非常关键的环节。由于FPC本身柔软、易变形，且胶线反光特性复杂，这对视觉检测系统提出了较高的要求。

以下是关于 FPC胶线最终质量视觉检测 的详细技术解析和方案构成：
1. 检测目标与常见缺陷

视觉检测的主要目的是确保胶线的完整性、尺寸精度和位置准确性。

常见缺陷类型：

    尺寸类： 胶线宽度/高度超差、长度不足或过长。

    形态类： 断胶、胶路弯曲（蛇形）、溢胶（胶水扩散超出指定区域）、空洞/气泡。

    位置类： 胶线偏移（相对焊盘或金手指偏移）、缺胶。

    异物类： 胶内包裹灰尘、气泡或杂质。

2. 硬件方案选型

由于FPC材质和胶水的特性，硬件选型决定了成像的质量。

    相机：

        类型： 通常采用高分辨率工业相机（如500万-1200万像素）。

        色彩： 根据胶水颜色（透明、黄胶、红胶、黑胶）选择彩色或黑白相机。对于透明胶检测胶路有无，可能需要特殊的偏振或染色光源。

    镜头：

        远心镜头（用于精确测量尺寸，消除视差）或高分辨率FA镜头。

    光源： 这是成像成败的关键。

        组合光源： 通常需要多种光源组合。例如，高角度环形光（凸显胶体轮廓）、低角度环形光（检测表面凹凸和断胶）、同轴光（检测平整反光面）。

        特殊光源： 对于透明胶水，有时需要采用荧光激发光源或特定波长的蓝光/UV光，使胶水“显影”，从而获得高对比度图像。

    结构设计：

        载具/夹具： FPC通常放置于定制的专用载具中，通过真空吸附或压盖来保证其平整度，因为FPC翘曲会导致胶线离焦，产生误判。

3. 软件算法核心

检测软件通?；诖车幕魇泳跛惴饣蚧谏疃妊暗腁I算法。

    定位与ROI提?。?br/>
        利用FPC上的基准点（Mark点）进行高精度定位，精确截取胶线所在的感兴趣区域。

    缺陷检测算法：

        传统视觉（Blob分析）： 适用于检测断胶、溢胶（通过面积分析）、气泡。

        灰度/几何测量： 检测胶线宽度、位置偏移。

        深度学习（Deep Learning）：

            应用场景： 主要用于纹理复杂背景下的胶路提取，以及区分胶水与背景反光极其相似的情况。

            优势： 对于“胶路是否光滑”、“微小气泡”、“胶水与金边边界模糊”等人类视觉容易判断但传统算法很难量化的特征，深度学习模型（如分割模型）表现优异。

4. 系统工作流程

    上料： 人工或机械手将FPC放置于检测治具上。

    定位： 视觉系统识别FPC的Mark点，校正位置偏差。

    图像采集： 根据预设程序，运动轴带动相机或移动FPC，分段采集胶线的高清图像。

    图像拼接（如需）： 如果FPC较长，分段拍摄后需要进行图像拼接，以便检测贯穿整个长胶条的连续性。

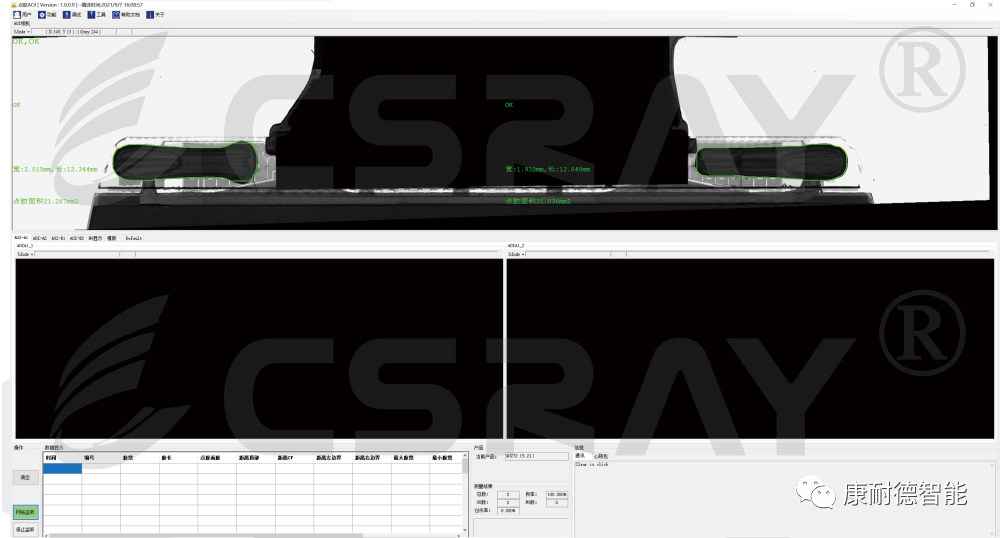

    算法分析： 调用算法库，计算胶线的宽度、面积、连续性，并与标准模板比对。

    结果判定： 输出OK（合格）或NG（不合格）信号。

    数据输出： 生成检测报告，记录NG图片，并进行分类统计（如统计断胶占比、溢胶占比）。

5. 技术挑战与难点

    反光干扰： FPC本身的金手指、铜箔反光很强，容易在图像中掩盖透明的胶水。

        对策： 使用偏振片滤除反光，或使用3D激光传感器。

    透明胶检测： 透明胶水在普通光源下几乎“隐身”。

        对策： 利用激光轮廓仪进行3D检测（通过高度差判断胶路），或使用特殊的化学染色光源。

    变形问题： FPC在检测工位上的细微翘曲会导致检测结果偏差。

        对策： 采用机械压平结构，或引入3D视觉，在3D空间内测量胶线，消除Z轴高度变化对2D测量的影响。

6. 发展方向：2D+3D融合检测

目前的趋势是将2D视觉与3D视觉结合：

    2D视觉： 负责检测颜色、黑点、划痕、胶路轮廓。

    3D视觉（激光轮廓仪/共聚焦）： 负责测量胶线的实际高度、3D体积、3D断胶。这对于控制点胶量、检测高度超差至关重要。

FPC胶线检测是一个需要结合光学、机械、算法和AI的综合性项目。一个成功的方案需要针对具体的胶水类型（透明与否、黏稠度）和FPC背景进行定制化的光学实验。
